| DN | |
|---|---|
| L | |
| H | 220, 230, 265, 290, 335, 380 |
| D | 150, 165, 185, 200, 220, 250 |
| n-d | 4-Ø19, 8-Ø19 |
| Flange drilling | PN10/16 |
| SQ | 14, 17, 19 |
| kg | 10,6, 11, 12,6, 18, 26.9, 9 |
| Code | 115040, 115050, 115065, 115080, 115100, 115125, 115H080 |

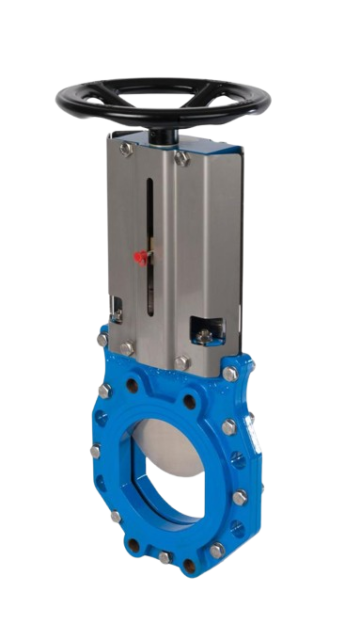

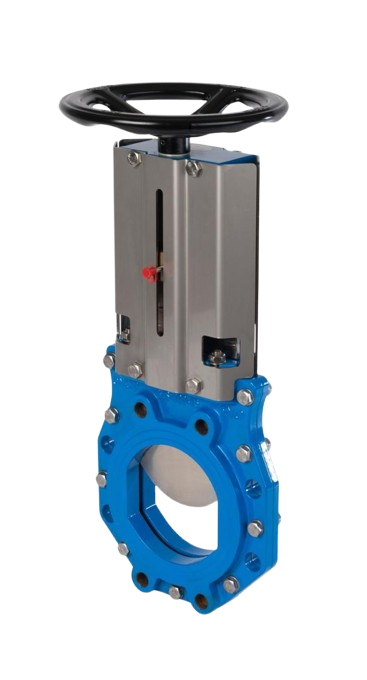

Knife gate valve non rising stem
100,00 ₴
Приложение
Задвижка фланцевая для очистки воды и нейтральных жидкостей до +70°С
Конструктивные особенности
- Невыдвижной шток из нержавеющей стали
- Полный проход
- Низкий крутящий момент закрытия
- Закрытие по часовой стрелке
- Не требует обслуживания
- Направляемый клей для герметичности
- 100% практичность
- Сменная клиновая гайка
- Нет содержания под стражей
- Фланцы пылезащиты для размеров DN40-DN250
- Прокладка для защиты крома от повреждений при транспортировке, хранении и сборке для размеров DN40–DN300.
Технические характеристики
- Проектирование в соответствии с EN1074 и EN1171
- Межфланцевые размеры в соответствии с EN558-1 (серия 14) и DIN 3202 (F4)
- Фланцевые концевые соединения в соответствии с EN1092-2: PN10 и PN16.
- Максимальное рабочее давление: PN16/16 бар.
- Рабочая температура: 0°С - +70°С
- Полностью вулканизированный клин из EPDM в соответствии с EN681.
- Болты из нержавеющей стали
- Цвет RAL5015
- Порошковое эпоксидное покрытие толщиной не менее 250 мкм.
Downloads
| DN | L | H | D | n-d | Flange drilling | SQ | kg | Code | Quantity | |
|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 140 | 220 | 150 | 4-Ø19 | PN10/16 | 14 | 9 | 115040 |
